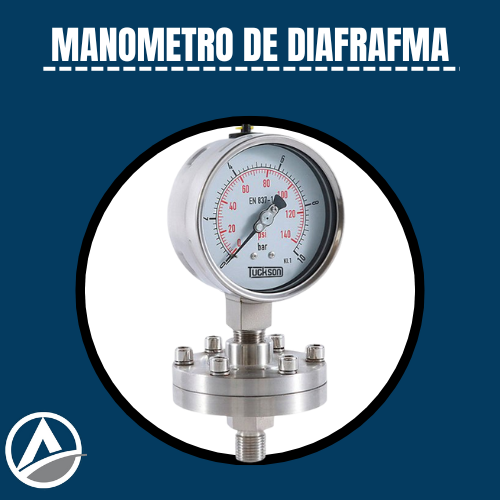

MANOMETRO DE DIAFRAGMA

El manómetro de diafragma de la marca Tuckson está diseñado para medir la presión de fluidos altamente viscosos, corrosivos, cristalizables o con sólidos en suspensión. Utiliza un sistema de separación por diafragma, donde el fluido no entra en contacto directo con el mecanismo interno del manómetro, lo que protege el instrumento y garantiza una lectura precisa.

Gracias a su diseño robusto y sanitario, es ideal para industrias como la química, farmacéutica, alimentaria, papelera y tratamiento de aguas.

Tamaños
2,5″, 4″, 6″(63, 100 y 150 mm)
Precisión
Esfera del manómetro 2,5″+Sello: 2% de la escala completa
Esfera del manómetro 4″ y 6″+Sello: 1,5% de la escala completa
Material de la caja
Acero inoxidable 304 acabado mate
Bisel de bayoneta
Acero inoxidable 304
Ventana
Policarbonato o vidrio de seguridad
Tubo Bourdon/movimiento/zócalo
Acero inoxidable 316
Temperatura de funcionamiento
Ambiente: -20 a 65 °C (-4 °F a 149 °F)
Fluido de proceso
máx. 65 °C (149 °F)
Esfera
Aluminio con marcas negras y rojas
Aguja
Aluminio negro
Esfera 4” y 6: micrómetro ajustable
Conexión
1/4″, 1/2″ NPT o BSP, inferior y posterior
Rangos
Presión de 15 psi/1 bar a 1500 psi/100 bar
Presión de trabajo
75% de la escala completa
Grado de protección
IP66
Relleno de líquido
Glicerina o ejecución seca pero rellenable
Tipo de sello de diafragma
dos piezas
Material del diafragma
Acero inoxidable 316
Conexión de proceso
1/4″, 1/2″ NPT, BSP, BSPT Macho

Ventajas:

• Apto para fluidos difíciles: Ideal para productos corrosivos, pastosos o sucios que dañarían un manómetro convencional.

• Protección del mecanismo interno: El diafragma actúa como barrera entre el fluido y el sistema de medición.

• Alta resistencia química: Construcción en acero inoxidable compatible con ambientes agresivos.

• Higiene y seguridad: Opción ideal para procesos que requieren estándares sanitarios (como alimentos o farmacéuticos).

• Larga vida útil: Reduce el desgaste del mecanismo por contacto directo con el medio.

Este manómetro es indispensable en aplicaciones donde la precisión, durabilidad y protección contra medios agresivos son esenciales para garantizar la seguridad y confiabilidad del proceso.
