Norma de aplicación:
| Presión nominal | 1,6 ~ 6,4 MPa |
| Aplicable
temperatura |
-20 ℃ ~ 232 ℃ ~ 350 ℃ |
| Medios aplicables | Agua, aceite, aire y algunos corrosivos.
líquido (W% 0,G) |
| Tipo de hilo | G • NPT.BSPT.BSP.DIN259/2999 |
Dimensiones y pesos principales:
| TAMAÑO | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| Yo | 54 | 54 | 62 | 71 | 86 | 100 | 107 | 125 | 150 | 174 | 214 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| mi | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |

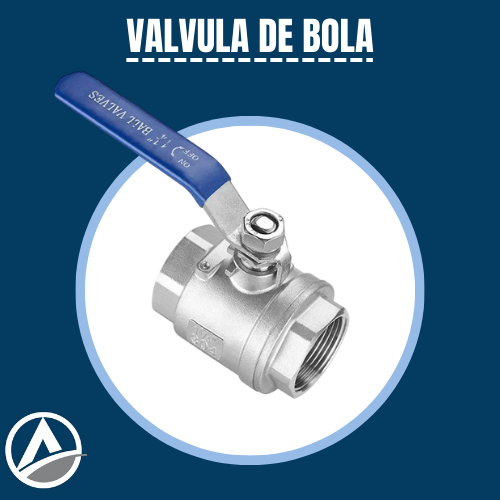

Nota: la válvula de bola de dos hojas tiene dos formas de conexión, soldadura por compresión (BW) y soldadura por enchufe (SW), y puede equiparse con soporte y dispositivo de bloqueo de conformidad con la norma ISO.
Partes principales y materiales:
| Número | Nombre de la pieza | Material | |
| Acero inoxidable | Acero carbono | ||
| 1 | Cuerpo de la válvula | CF8M | CF8M |
| 2 | Bola de válvula | CF8M | Acero inoxidable CF8M |
| 3 | Anillo de unión | PTFE | PTFE |
| 4 | Junta de junta | PTFE | PTFE |
| 5 | Tapa de válvula | Acero inoxidable CF8M | Acero inoxidable CF8M |
| 6 | Vástago de válvula | Acero inoxidable SS316 | Acero inoxidable SS316 |
| 7 | Arandela de empuje | PTFE | PTFE |
| 8 | Embalaje | PTFE | PTFE |
| 9 | Tuerca de casquillo | Acero inoxidable SS304 | Acero inoxidable SS304 |
| 10 | Manejar | Acero inoxidable SS304 | Acero inoxidable SS304 |
| 11 | Arandela | Acero inoxidable SS304 | Acero inoxidable SS304 |
| 12 | Tuerca de vástago | Acero inoxidable SS304 | Acero inoxidable SS304 |
| 13 | Perilla cónica | Plástico | Plástico |
Característica:
El asiento de la válvula adopta una estructura de sellado elástica, un sellado confiable y una fácil apertura y cierre.
El vástago de la válvula adopta una estructura de montaje inferior con sello invertido, lo que evita que se salga cuando la cámara de la válvula se presuriza de forma anormal. Las válvulas de bola de dos y tres piezas se conectan mediante soldadura a tope (BW) y soldadura de encastre (SW), y pueden equiparse con una plataforma de soporte y un dispositivo de bloqueo que cumplen con la norma internacional ISO.
El mecanismo de posicionamiento del interruptor de 90° se puede configurar para bloquear según la necesidad de evitar un funcionamiento incorrecto.
Solicitud:
Se pueden utilizar diferentes materiales para agua, vapor, aceite, ácido nítrico, ácido acético y otros medios.
Precio : Nuestro precio fluctúa con las materias primas y el tipo de cambio. Deje su información de contacto y le daremos una nueva respuesta.
cotización lo antes posible.
