Materiales de las partes principales:
| Descripción de las piezas | Q 14F-(16-64)C
Q 15F-(16-64)C |
Q 14F-(16-64)P
Q 15F-(16-64)P |
Q 14F-(16-64)R
Q 15F-(16-64)R |
| Cuerpo | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Tii |
| CF8 | CF8M | ||
| Capó | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Tii |
| CF8 | CF8M | ||
| Pelota | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mp2Ti |
| 304 | 304 | 316 | |
| Provenir | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mp2Ti |
| 304 | 304 | 316 | |
| Anillo de sellado | Politetrafluoroetileno (PTEF) | ||
| Embalaje | Politetrafluoroetileno (PTEF) | ||
Presupuesto:
| Presión nominal | PN | 1.6、2.5、
4.0, 6.4 |
MPa |
| Presión de prueba de resistencia | PT | 2.4、3.8、
6.0, 9.6 |
|
| Presión de prueba del asiento (baja presión) | 0.6 | ||
| Presión de prueba del asiento | 1.8, 2.8, 4.4, 7.1 | ||
| Medios aplicables | Q 14F-(16-64)C
Q 15F-(16-64)C |
Q 14F-(16-64)P
Q 15F-(16-64)P |
Q 14F-(16-64)R
Q 15F-(16-64)R |
| Agua Petróleo Gas | Ácido nítrico | Ácido acético | |
| Temperatura aplicable | -40~180℃ | ||

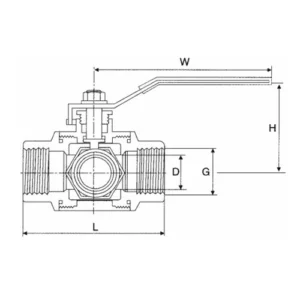

Tamaño exterior principal:
| DN | GRAMO | Yo | d | H | O |
| 8 | 1/4″ | 70 | 12 | 58 | 110 |
| 10 | 3/8″ | 70 | 12 | 58 | 110 |
| 15 | 1/2″ | 70 | 12 | 58 | 110 |
| 20 | 3/4″ | 83 | 14 | 60 | 120 |
| 25 | 1″ | 90 | 18 | 70 | 140 |
| 32 | 1 1/4″ | 125 | 25 | 82 | 140 |
| 40 | 1 1/2″ | 138 | 32 | 95 | 180 |
| 50 | 2″ | 155 | 38 | 100 | 200 |

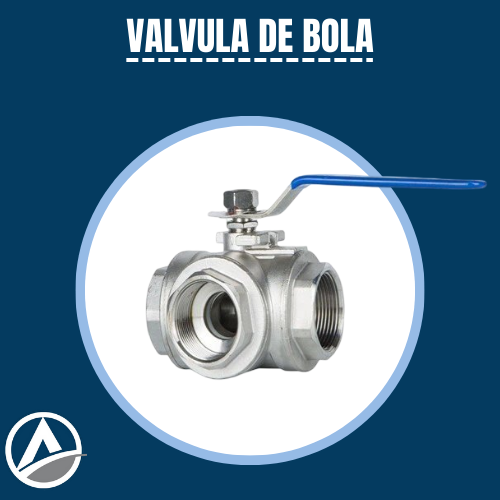

Ventajas de la válvula de bola
1. Tiene la menor resistencia al flujo (prácticamente cero).
2. Se puede utilizar de forma confiable en medios corrosivos y líquidos con bajo punto de ebullición porque no se atascará durante el funcionamiento (cuando no hay lubricante).
3. En un amplio rango de presión y temperatura, puede lograr un sellado completo.
4. El tiempo de apertura y cierre de algunas estructuras es de solo 0,05 ~ 0,1 s para garantizar que puedan utilizarse en el sistema automático del banco de pruebas.
Cuando la válvula se abre y se cierra rápidamente, la operación no tiene impacto.
5. La parte de cierre de bola se puede posicionar automáticamente.
6. El medio de trabajo está sellado de forma confiable en ambos lados.
7. Por lo tanto, no provocará la erosión de toda la superficie de sellado ni de toda la superficie de sellado de la válvula a alta velocidad.
8. Debido a su estructura compacta y peso ligero, puede considerarse como la estructura de válvula más razonable para sistemas de medios de baja temperatura.
9. El cuerpo de la válvula simétrico, especialmente la estructura del cuerpo de la válvula soldada, puede soportar bien la tensión de la tubería.
10. La parte de cierre puede soportar la alta diferencia de presión al cerrar.
Recomendación de aplicación:
La válvula de bola con cuerpo de válvula completamente soldado se puede enterrar directamente bajo tierra, de modo que las partes internas de la válvula no se corroan.
Su vida útil máxima puede alcanzar los 30 años. Es la válvula ideal para oleoductos y gasoductos.
Precio : Nuestro precio fluctúa con las materias primas y el tipo de cambio. Deje su información de contacto y proporcione
Le enviaremos una nueva cotización lo antes posible.
