Materiales de las partes principales:
| Descripción de las piezas | Q81F-25.40 | Q81F-25.40P | Q81F-25R.40R |
| Cuerpo | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Tii |
| CF8 | CF8M | ||
| Pelota | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 304 | 304 | 316 | |
| Provenir | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 304 | 304 | 316 | |
| Anillo de sellado | Politetrafluoroetileno (PTEF) | ||
| Embalaje | Politetrafluoroetileno (PTEF) | ||

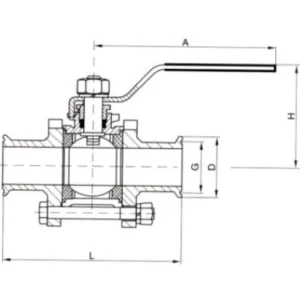

Tamaño exterior principal:
| DN | GRAMO | D | Yo | H | A |
| 15 | 1/2 | 34 | 95 | 68 | 125 |
| 20 | 3/4 | 50.5 | 105 | 70 | 125 |
| 25 | 1 | 50.5 | 115 | 80 | 145 |
| 32 | 11/4 | 50.5 | 125 | 84 | 145 |
| 40 | 11/2 | 50.5 | 135 | 93 | 205 |
| 50 | 2 | 64 | 150 | 100 | 205 |
| 65 | 2 1/2 | 91 | 190 | 142 | 250 |
| 80 | 3 | 106 | 220 | 155 | 250 |
Composición de la estructura:

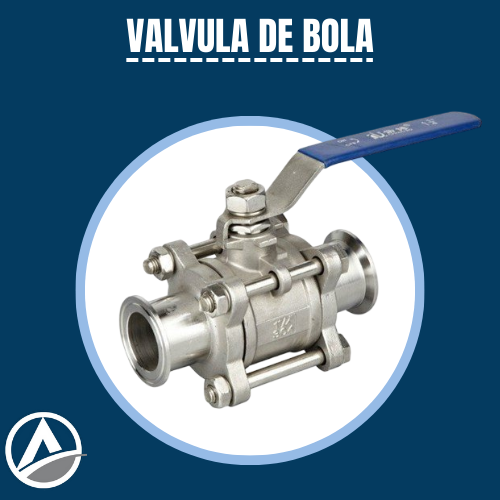

La válvula de bola de abrazadera de tres piezas se compone de tres secciones de cuerpo con pernos en el centro. La válvula se abre o cierra completamente girando la bola 90 grados. Se utiliza generalmente para fabricar válvulas de bola de alta presión.
Se utiliza para cortar o conectar el fluido en la tubería. El asiento de la válvula adopta una estructura de sellado elástica, lo que facilita la apertura y el cierre, y garantiza un sellado fiable.
Principio de funcionamiento:
La válvula de bola de tres piezas de montaje rápido gira 90 grados. El cuerpo del tapón es una bola con un orificio pasante circular que atraviesa su eje. La válvula de bola se utiliza principalmente para cortar, distribuir y cambiar la dirección del flujo del fluido en la tubería. Basta con girar 90 grados y aplicar un pequeño par para cerrar herméticamente.
Características :
1. La conexión de abrazadera es fácil de montar y desmontar, y es adecuada para las condiciones de trabajo que requieren limpieza frecuente.
2. Es fácil de instalar y se puede instalar en cualquier posición de la tubería en cualquier dirección.
3. El canal en el cuerpo de la válvula es liso y suave, lo que puede transportar fluido viscoso, lodo y partículas sólidas.
4. Puede equiparse con mecanismos de accionamiento neumáticos, eléctricos y de otro tipo para realizar el control remoto y el funcionamiento automático.
5. Debido a la buena propiedad autolubricante del PTFE y otros materiales, la pérdida por fricción con la bola es pequeña, por lo que la vida útil de la válvula de bola es larga.
Solicitud :
Adecuado para agua, vapor, aceite, ácido nítrico, ácido acético y otros medios.
Precio : Nuestro precio fluctúa con las materias primas y el tipo de cambio. Deje su información de contacto y le daremos una nueva cotización lo antes posible.
