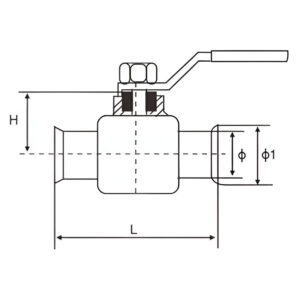

| Tamaño | Yo | H | Ø1 | Ø |
| 3/4″ | 105 | 47.5 | 50.5 | 19.05 |
| 1″ | 117 | 60 | 50.5 | 25.4 |
| 1 1/4″ | 125 | 65 | 50.5 | 31.8 |
| 1 1/2″ | 140 | 70 | 50.5 | 38.1 |
| 45 | 145 | 70 | 64 | 45 |
| 2″ | 160 | 85 | 64 | 50.8 |
| 57 | 162 | 85 | 77.5 | 57 |
| 2 1/2″ | 177 | 95 | 77.5 | 63.5 |
| 3″ | 200 | 105 | 91 | 76.3 |
| 3 1/2″ | 240 | 110 | 106 | 89.1 |
| 4″ | 280 | 120 | 119 | 101.6 |
Preguntas frecuentes:
1.¿Cuál es el procedimiento de instalación de la válvula de bola de 3 piezas?
Antes de instalar la válvula de bola: limpie el aceite, la escoria de soldadura y todas las demás impurezas en la tubería, verifique la marca de la válvula de bola y asegúrese de que la válvula de bola esté intacta.
(1) Instale la válvula en la línea. Cualquier extremo de la válvula puede instalarse aguas arriba. La válvula accionada por palanca puede instalarse en cualquier posición de la tubería. Sin embargo, las válvulas de bola con reductores o actuadores neumáticos deben instalarse verticalmente, es decir, en tuberías horizontales, con el dispositivo de accionamiento por encima de las tuberías.
(2) Instale la junta entre la brida de la válvula y la brida de la tubería de acuerdo con los requisitos de diseño de la tubería.
(3) Los pernos de la brida se deben apretar simétricamente y paso a paso.
(4) Conecte la tubería neumática (cuando se utiliza un controlador neumático).
(5)Finalmente, confirmar su viabilidad.
2.¿Cuál es la diferencia entre las válvulas de bola sanitarias e industriales?
Las válvulas sanitarias suelen estar fabricadas en acero inoxidable DU304SS o 316. Tras su procesamiento, se someten a un tratamiento especial, incomparable con las válvulas industriales en muchos aspectos, como la limpieza y la facilidad de instalación. Esta válvula está especialmente diseñada para la industria alimentaria, médica y otras industrias.
Las válvulas industriales generalmente se basan en el uso de la necesidad de desarrollar modelos, principalmente en el entorno de trabajo de alta temperatura y alta presión, larga vida útil y modo de operación flexible, la apariencia y el interior no son válvulas sanitarias, suaves y hermosas, pero en muchos lugares son sanitarios no se pueden reemplazar.
